肖特基二极管的检测

肖特基二极管的检测

　　肖特基（ Schottky ）二极管也称肖特基势垒二极管（简称 SBD ），它是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。

1 、性能比较
　　 肖特基二极管现超快恢复二极管、快恢复二极管、硅高频整流二极管、硅高速开关二极管的性能比较。由表可见，硅高速开关二极管的 trr 虽极低，但平均整流电流很小，不能作大电流整流用。

2 、检测方法
　　 下面通过一个实例来介绍检测肖特基二极管的方法。检测内容包括： ① 识别电极； ② 检查管子的单向导电性； ③ 测正向导压降 VF ； ④ 测量反向击穿电压 VBR 。

　　被测管为 B82-004 型肖特基管，共有三个管脚，外形如图 4 所示，将管脚按照从左至右顺序编上序号 ① 、 ② 、 ③ 。选择 500 型万用表的 R×1 档进行测量。

　　测试结论：

　　第一，根据 ①;② 、 ③;④ 间均可测出正向电阻，判定被测管为共阴对管， ① 、 ③ 脚为两个阳极， ② 脚为公共阴极。

　　第二，因 ①;② 、 ③;② 之间的正向电阻只几欧姆，而反向电阻为无穷大，故具有单向导电性。

　　第三，内部两只肖特基二极管的正向导通压降分别为 0.315V 、 0.33V ，均低于手册中给定的最大允许值 VFM(0.55V) 。

　　另外使用 ZC25-3 型兆欧表和 500 型万用表的 250VDC 档测出，内部两管的反向击穿电压 VBR 依次为 140V 、 135V 。查手册， B82-004 的最高反向工作电压（即反向峰值电压） VBR=40V 。表明留有较高的安全系数 .

　　四、常用的肖特基二极管主要参数

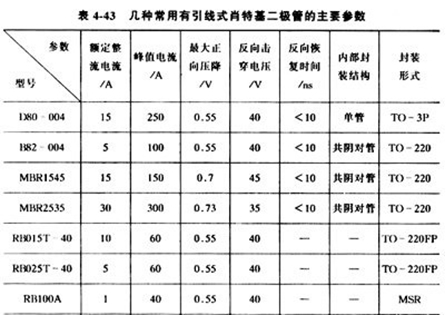

　　常用的有引线式肖特基二极管有 D80-004 、 B82-004 、 MBR1545 、 MBR2535 等型号，各管的主要参数见表 4-43 。

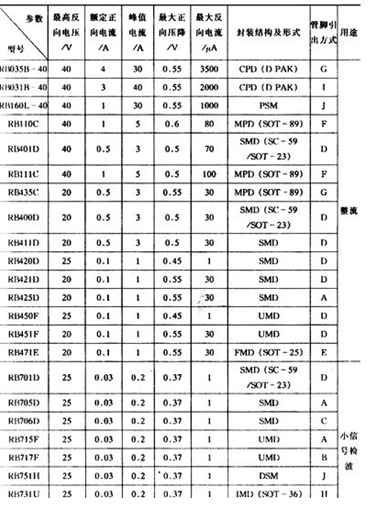

常用的表面封装肖特基二极管有 FB 系列，其主要参数见表 4-44 。
